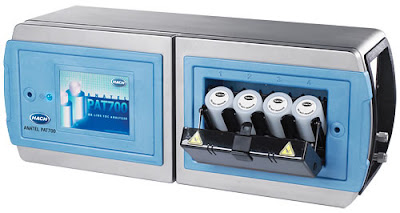

ANATEL PAT700 là một analyzer dùng đo tổng cacbon hữu cơ (TOC) liên tục dựa vào rủi ro khoa học ứng dụng đơn giản trong kỹ thuật phân tích cho quy trình hệ thống nước ngành khoa học sự sống (life-science). Máy được thiết kế như một TOC analyzer đáp ứng đầy đủ các yêu cầu của USP<643> và EP 2.2.44 đối với TOC, USP<645> và EP 2.2.38 với độ dẫn và JP <60>. PAT700 làm cho có thể tuân thủ quy trình trong hầu hết các quy định theo luật môi trường.
ANATEL PAT700 có được công nghệ làm ngưng dòng để oxy hóa hoàn toàn mẫu nước bằng tia UV. Sử dụng thuật toán thích hợp, ANATEL PAT700 tính mức độ TOC dựa trên sự khác biệt độ dẫn điện. Hầu hết các TOC analyzer dựa trên sự oxy hóa theo thời gian ấn định dẫn đến sự chênh lệch trong kết quả. ANATEL PAT700 sử dụng một tế bào phân tích dừng dòng chảy có thể phát hiện điểm cuối chắc chắn mỗi lần lấy mẫu vào, được oxy hóa hoàn toàn và điểm tới hạn của nó được xác định một cách chính xác dựa vào mức phù hợp với đường cong oxy hóa thông qua sự thay đổi độ dẫn điện. ANATEL PAT700 là analyzer đo TOC liên tục đầu tiên cho phép sự chuyển đổi phân tích TOC từ phòng thí nghiệm sang phân tích liên tục từ quy trình, nước sinh ra từ quá trình sản xuất dược phẩm. Tất cả tính năng của ANATEL PAT700 có thể áp dụng cho tại một điểm chuyên biệt của việc sử dụng hay với việc bổ sung của phần kiểm soát thiết bị cầm tay thuận tiện cho việc di chuyển đến khắp nơi của hệ thống nước có độ tinh khiết cao để quan trắc nhiều điểm, phát hiện lỗi và chuẩn đoán hệ thống.
Ưu điểm
OASIS™ - Onboard, Automated Standards Introduction
System, hệ thống giới thiệu chuẩn tự động-onboard; giảm sự can thiệp của người sử dụng và giảm tối thiểu rủi ro. Màn hình cảm ứng hiển thị đầy đủ màu để dễ dàng sử dụng và lấy thông tin, định cấu hình và vận hành máy
Nhiều ngõ vào/ra bao gồm tín hiệu xung tách biệt dùng cho TOC, nhiệt độ và độ dẫn, RS 232, máy in nối tiếp, USB và Modbus TCP qua Ethernet
Trao đổi toàn bộ nhiệt- hạn chế nhu cầu trao đổi nhiệt bên ngoài.
Vỏ bảo vệ bằng thép không rỉ chuẩn IP 56 tăng cường bảo vệ việc tiếp xúc với nước và hạt bụi
Được thiết kế cho kỹ thuật phân tích quy trình đơn giản trong sản xuất dược phẩm
Đưa việc phân tích TOC từ phòng thí nghiệm đến hiện trường sản xuất
Cung cấp nhiều mức độ mới nâng thời gian với độ tin cậy và chẩn đoán.
Chưa từng có ở một analyzer TOC on-line
Đảm bảo tuân thủ hầu hết các quy định về môi trường
Cho phép đo thực, liên tục từ nước hệ thống nước sản xuất dược
Khả năng lấy mẫu bị lệch để nhận diên vấn đề trục trặc của hệ thống nước
Đèn UV kép với công nghệ UV Detect™ được chứng minh là đáng tin cậy, tạo sự tin tưởng cho người sử dụng
Thiết bị quản lý rủi ro dựa trên cơ sở khoa học được thiết kế để đáp ứng tất cả yêu cầu của USP, EP và JP, giúp cho việc ứng dụng trong ngành khoa học sự sống đạt nhu cầu PAT
Có thể định hình dạng cho việc sử dụng tại trạm hay để cầm tay. Có sẵn dây dẫn hoặc kết nối nhanh với nguồn điện và I/O
Kỹ thuật OASIS™
ANATEL PAT700 tích hợp OASIS™, một hệ thống Onboard, Automated Standards Introduction đơn giản các test tiêu chuẩn và giảm đáng kể sự can thiệp từ người sử dụng. Với OASIS, rủi ro đi kèm với các test chuẩn không thường xuyên có thể gần như bị hạn chế. Sử dụng truyền tải thông tin industry-trusted RFID, ANATEL PAT700 xác định nếu chuẩn thích hợp đã được cài đặt và sẽ tự động lưu dữ liệu chuẩn để báo cáo với kết quả phân tích chuẩn. Chỉ cần rất ít sự can thiệp để điều khiển một test và lỗi nhập dữ liệu vào bị loại trừ. Với tính năng được sắp xếp độc nhất, một test chuẩn có thể được lên kế hoạch để chạy tại một thời điểm mà không làm cản trở sự vận hành hệ thống nước bình thường.
Kỹ thuật UV Detect™
Đi kèm với kỹ thuật ngưng dòng để đảm bảo cho việc oxy hóa được hoàn toàn, ANATEL PAT700 đưa ra việc chẩn đoán cải tiến hơn đó là kỹ thuật UV Detect™ và lấy mẫu lệch. Việc chẩn đoán này sẽ cung cấp các kết quả đáng tin cậy. Hach là nhà cung cấp TOC duy nhất có được kỹ thuật này, nó giúp theo dõi liên tục nguồn UV chính để xác nhận đèn đang hoạt động ở trạng thái tối ưu. Mặc dù chỉ cần một đèn để thực hiện quá trình oxy hóa mẫu nhưng ANATEL PAT700 được trang bị đèn UV kép. Nên khi đèn đang hoạt động bị giảm dưới mức tối ưu, analyzer sẽ tự động chuyển sang đèn thứ hai để đảm bảo quá trình vận hành không bị ngưng trệ.
Thông số kỹ thuật vận hành
TOC
Thang hoạt động: 0.5 đến 2,000 ppb theo Carbon
Độ phân giải hiển thị: 0.1 ppb
Độ chuẩn xác: ± 1 ppb hay ±5%
Độ lặp lại: ±0.3 ppb hay ±1%
Giới hạn phát hiện: 0.5 ppb
Độ dẫn điện
Thang đo: 0.05 đến 150 μS/cm (@ 25°C)
Độ phân giải hiển thị: 0.01 μS/cm
Độ chuẩn xác: ±1% cho toàn bộ mức (không được bù trừ)
Điện trở
Thang đo: 0.2 đến 18 MΩ-cm (@ 25°C)
Độ phân giải hiển thị: 0.01 toàn bộ thang đo
Có sẵn chế độ bù trừ nhiệt độ tới 25°C, hoặc không bù trừ
Nhiệt độ
Mức nhiệt độ xung quanh: 10 đến 40°C (50 đến 104°F)
Độ chuẩn xác đo: ±0.4°C
Mức của mẫu nước: 5 đến 95°C (41 to 203°F)
Độ phân giải hiển thị: 0.1 toàn bộ mức
Thông số vật lý
Đèn UV: 2 với kỹ thuật UV Detect
Giao diện/ màn hình: cảm ứng màu
Cao độ tối đa: 4,000 m (13,125 ft)
User I/O Wiring: 3, 3/4-inch cáp điện mở hoặc ống tách kết nối nhanh
Hệ thống tiêu chuẩn: Onboard, Automated Standards Introduction System (OASIS)
Kích thước: 59.7 w X 22.9 d X 25.4 h cm (23.5 X 9 X 10 inches)
Khối lượng: 13.6 kg (30 lbs)
Tốc độ lưu lượng dòng mẫu đi vào: 60 mL/min đến 300 mL/min
Áp suất mẫu đi vào: 10 đến 100 psi (69 đến 690 kPa)
Chứng nhận phù hợp chất lượng
Installation Category II
Pollution Degree 2, IEC 61010-1
CE Compliance EN 61010-1 and EN 61326
Safety Rating ETL, conforming to UL 61010-1 and CSA 22.2 No. 61010-1
Enclosure Rating Conduit version: IP56
Quick connect version: IP46
Ngõ vào/ra
Analog Outputs: 3; opto-isolated; các biến TOC, độ dẫn và nhiệt độ, thang theo 4-20 mA, định mức báo động là 2, 22 hay giá trị cuối cùng
Ngõ vào riêng biệt: 2; opto-isolated; một ngõ cho khởi động phân tích TOC, một ngõ TOC/dòng với chế độ Conductivity thay đổi
Ngõ ra riêng biệt: 4, opto-isolated; một cho báo động TOC, hai cho báo động không bù trừ độ dẫn, ba cho sai số analyzer, bốn cho chỉ thị bắt đầu phân tích TOC
Nguồn điện cấp vào: 100 đến 230, ±10% VAC, 50 W, 50/60 Hz
Ngõ ra nối tiếp RS-232C: định dạng ASCII, dữ liệu 8 bits, không bằng nhau, một bit ngưng, 9600 baud
Ngõ ra máy in nối tiếp: giao tiếp RS-232C dữ liệu 8 bits, không bằng nhau, một bit ngưng, 9600 baud
Tính tương thích: máy in 40-cột nối tiếp
Ngõ ra USB: ngõ ra tới thẻ nhớ FAT
Ngõ ra Ethernet
Protocol: Modbus TCP/IP
Định dạng dữ liệu: 1 bit bắt đầu, 8 bits dữ liệu, 2 bit ngưng, không bằng nhau
Tốc độ giao tiếp: 10/100 Mbits/sec
ANATEL PAT700 có được công nghệ làm ngưng dòng để oxy hóa hoàn toàn mẫu nước bằng tia UV. Sử dụng thuật toán thích hợp, ANATEL PAT700 tính mức độ TOC dựa trên sự khác biệt độ dẫn điện. Hầu hết các TOC analyzer dựa trên sự oxy hóa theo thời gian ấn định dẫn đến sự chênh lệch trong kết quả. ANATEL PAT700 sử dụng một tế bào phân tích dừng dòng chảy có thể phát hiện điểm cuối chắc chắn mỗi lần lấy mẫu vào, được oxy hóa hoàn toàn và điểm tới hạn của nó được xác định một cách chính xác dựa vào mức phù hợp với đường cong oxy hóa thông qua sự thay đổi độ dẫn điện. ANATEL PAT700 là analyzer đo TOC liên tục đầu tiên cho phép sự chuyển đổi phân tích TOC từ phòng thí nghiệm sang phân tích liên tục từ quy trình, nước sinh ra từ quá trình sản xuất dược phẩm. Tất cả tính năng của ANATEL PAT700 có thể áp dụng cho tại một điểm chuyên biệt của việc sử dụng hay với việc bổ sung của phần kiểm soát thiết bị cầm tay thuận tiện cho việc di chuyển đến khắp nơi của hệ thống nước có độ tinh khiết cao để quan trắc nhiều điểm, phát hiện lỗi và chuẩn đoán hệ thống.
Ưu điểm
OASIS™ - Onboard, Automated Standards Introduction
System, hệ thống giới thiệu chuẩn tự động-onboard; giảm sự can thiệp của người sử dụng và giảm tối thiểu rủi ro. Màn hình cảm ứng hiển thị đầy đủ màu để dễ dàng sử dụng và lấy thông tin, định cấu hình và vận hành máy
Nhiều ngõ vào/ra bao gồm tín hiệu xung tách biệt dùng cho TOC, nhiệt độ và độ dẫn, RS 232, máy in nối tiếp, USB và Modbus TCP qua Ethernet
Trao đổi toàn bộ nhiệt- hạn chế nhu cầu trao đổi nhiệt bên ngoài.
Vỏ bảo vệ bằng thép không rỉ chuẩn IP 56 tăng cường bảo vệ việc tiếp xúc với nước và hạt bụi
Được thiết kế cho kỹ thuật phân tích quy trình đơn giản trong sản xuất dược phẩm
Đưa việc phân tích TOC từ phòng thí nghiệm đến hiện trường sản xuất
Cung cấp nhiều mức độ mới nâng thời gian với độ tin cậy và chẩn đoán.
Chưa từng có ở một analyzer TOC on-line
Đảm bảo tuân thủ hầu hết các quy định về môi trường
Cho phép đo thực, liên tục từ nước hệ thống nước sản xuất dược
Khả năng lấy mẫu bị lệch để nhận diên vấn đề trục trặc của hệ thống nước
Đèn UV kép với công nghệ UV Detect™ được chứng minh là đáng tin cậy, tạo sự tin tưởng cho người sử dụng
Thiết bị quản lý rủi ro dựa trên cơ sở khoa học được thiết kế để đáp ứng tất cả yêu cầu của USP, EP và JP, giúp cho việc ứng dụng trong ngành khoa học sự sống đạt nhu cầu PAT
Có thể định hình dạng cho việc sử dụng tại trạm hay để cầm tay. Có sẵn dây dẫn hoặc kết nối nhanh với nguồn điện và I/O
Kỹ thuật OASIS™
ANATEL PAT700 tích hợp OASIS™, một hệ thống Onboard, Automated Standards Introduction đơn giản các test tiêu chuẩn và giảm đáng kể sự can thiệp từ người sử dụng. Với OASIS, rủi ro đi kèm với các test chuẩn không thường xuyên có thể gần như bị hạn chế. Sử dụng truyền tải thông tin industry-trusted RFID, ANATEL PAT700 xác định nếu chuẩn thích hợp đã được cài đặt và sẽ tự động lưu dữ liệu chuẩn để báo cáo với kết quả phân tích chuẩn. Chỉ cần rất ít sự can thiệp để điều khiển một test và lỗi nhập dữ liệu vào bị loại trừ. Với tính năng được sắp xếp độc nhất, một test chuẩn có thể được lên kế hoạch để chạy tại một thời điểm mà không làm cản trở sự vận hành hệ thống nước bình thường.
Kỹ thuật UV Detect™
Đi kèm với kỹ thuật ngưng dòng để đảm bảo cho việc oxy hóa được hoàn toàn, ANATEL PAT700 đưa ra việc chẩn đoán cải tiến hơn đó là kỹ thuật UV Detect™ và lấy mẫu lệch. Việc chẩn đoán này sẽ cung cấp các kết quả đáng tin cậy. Hach là nhà cung cấp TOC duy nhất có được kỹ thuật này, nó giúp theo dõi liên tục nguồn UV chính để xác nhận đèn đang hoạt động ở trạng thái tối ưu. Mặc dù chỉ cần một đèn để thực hiện quá trình oxy hóa mẫu nhưng ANATEL PAT700 được trang bị đèn UV kép. Nên khi đèn đang hoạt động bị giảm dưới mức tối ưu, analyzer sẽ tự động chuyển sang đèn thứ hai để đảm bảo quá trình vận hành không bị ngưng trệ.
Thông số kỹ thuật vận hành
TOC
Thang hoạt động: 0.5 đến 2,000 ppb theo Carbon
Độ phân giải hiển thị: 0.1 ppb
Độ chuẩn xác: ± 1 ppb hay ±5%
Độ lặp lại: ±0.3 ppb hay ±1%
Giới hạn phát hiện: 0.5 ppb
Độ dẫn điện
Thang đo: 0.05 đến 150 μS/cm (@ 25°C)
Độ phân giải hiển thị: 0.01 μS/cm
Độ chuẩn xác: ±1% cho toàn bộ mức (không được bù trừ)
Điện trở
Thang đo: 0.2 đến 18 MΩ-cm (@ 25°C)
Độ phân giải hiển thị: 0.01 toàn bộ thang đo
Có sẵn chế độ bù trừ nhiệt độ tới 25°C, hoặc không bù trừ
Nhiệt độ
Mức nhiệt độ xung quanh: 10 đến 40°C (50 đến 104°F)
Độ chuẩn xác đo: ±0.4°C
Mức của mẫu nước: 5 đến 95°C (41 to 203°F)
Độ phân giải hiển thị: 0.1 toàn bộ mức
Thông số vật lý
Đèn UV: 2 với kỹ thuật UV Detect
Giao diện/ màn hình: cảm ứng màu
Cao độ tối đa: 4,000 m (13,125 ft)
User I/O Wiring: 3, 3/4-inch cáp điện mở hoặc ống tách kết nối nhanh
Hệ thống tiêu chuẩn: Onboard, Automated Standards Introduction System (OASIS)
Kích thước: 59.7 w X 22.9 d X 25.4 h cm (23.5 X 9 X 10 inches)
Khối lượng: 13.6 kg (30 lbs)
Tốc độ lưu lượng dòng mẫu đi vào: 60 mL/min đến 300 mL/min
Áp suất mẫu đi vào: 10 đến 100 psi (69 đến 690 kPa)
Chứng nhận phù hợp chất lượng
Installation Category II
Pollution Degree 2, IEC 61010-1
CE Compliance EN 61010-1 and EN 61326
Safety Rating ETL, conforming to UL 61010-1 and CSA 22.2 No. 61010-1
Enclosure Rating Conduit version: IP56
Quick connect version: IP46
Ngõ vào/ra
Analog Outputs: 3; opto-isolated; các biến TOC, độ dẫn và nhiệt độ, thang theo 4-20 mA, định mức báo động là 2, 22 hay giá trị cuối cùng
Ngõ vào riêng biệt: 2; opto-isolated; một ngõ cho khởi động phân tích TOC, một ngõ TOC/dòng với chế độ Conductivity thay đổi
Ngõ ra riêng biệt: 4, opto-isolated; một cho báo động TOC, hai cho báo động không bù trừ độ dẫn, ba cho sai số analyzer, bốn cho chỉ thị bắt đầu phân tích TOC
Nguồn điện cấp vào: 100 đến 230, ±10% VAC, 50 W, 50/60 Hz
Ngõ ra nối tiếp RS-232C: định dạng ASCII, dữ liệu 8 bits, không bằng nhau, một bit ngưng, 9600 baud
Ngõ ra máy in nối tiếp: giao tiếp RS-232C dữ liệu 8 bits, không bằng nhau, một bit ngưng, 9600 baud
Tính tương thích: máy in 40-cột nối tiếp
Ngõ ra USB: ngõ ra tới thẻ nhớ FAT
Ngõ ra Ethernet
Protocol: Modbus TCP/IP
Định dạng dữ liệu: 1 bit bắt đầu, 8 bits dữ liệu, 2 bit ngưng, không bằng nhau
Tốc độ giao tiếp: 10/100 Mbits/sec
