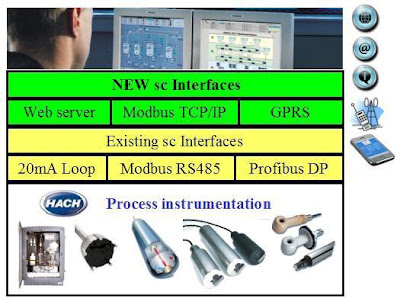

Hach và Hach-Lange vừa cho ra đời chương trình phần mềm mới ứng dụng cho bộ sc1000 controller. Phiên bản V 3.0 này cung cấp thêm khả năng trao đổi, xử lý thông tin từ xa thông qua GSM-GPRS (bên cạnh GSM-CSD), truyền thông qua giao thức Modbus TCP/IP và điều khiển từ xa bằng cách đăng nhập vào giao diện web để kết nối với sc1000 controller.
Phiên bản này được nâng cấp các tính năng mới và chỉnh sửa một số lỗi nhỏ.
Phần mềm được tách ra làm hai phần để tải xuống:
Chương trình mới cho sc1000 Display Module Version 3.00 Package P012 và
Đầu gắn điện cực sc1000 I/O-Module Versions 3.00 Package P012
Đối với tất cả Display Module có S/N lớn hơn 1316834, được sản xuất từ Nov. 26, 2009, đều được cài đặt phiên bản mới nhất.
Display Module – Các tính năng mới:
Để trao đổi thông tin từ xa, sc1000 controller với version 3.0 bây giờ có thể chuyển dữ liệu qua các hệ thống truyền dữ liệu có hỗ trợ giao thức GSM-GPRS. Bởi vì tốc độ truyền GPRS tại các nhà máy được tính trên khối lượng dữ liệu sử dụng, các máy di động chuyển sang sử dụng GSM-CSD kinh tế hơn. Cho sc1000 vẫn tiếp tục hỗ trợ GSM-CSD. Trao đổi thông tin từ xa thông qua GPRS:
Tính năng và ưu điểm của GSM-GPRS:
Hỗ trợ kết nối mạng không dây toàn cầu
Giảm chi phí-loại bỏ nhu cầu cử người đến giám sát ở các vị trí xa xôi để lấy thông tin từ sc 1000
Cung cấp khả năng điều khiển từ xa một cách dễ dàng, lấy thông tin từ sc1000 bất cứ lúc nào thông qua GSM-GPRS
Không yêu cầu thêm phần cứng -sc1000 display modules với GSM modems được gắn trong máy sản xuất từ năm 2007 vẫn có thể nâng cấp V3.0.
Nhanh gấp 4 lần so với GSM-CSD.
Sử dụng mạng điện thoại di động và Internet (với sc1000 V3.0) để kết nối liên tục 24/7. Hỗ trợ tin báo qua e-mail
Cung cấp truyền thông bảo mật VPN qua internet
Modbus TCP/IP
Là giao thức truyền dữ liệu mới nhất dựa trên nền tảng MODBUS. Bằng cách kết hợp MODBUS với TCP/IP, bộ điều khiển sc1000 giờ đây có thể lưu chuyển dữ liệu qua ngõ Ethernet hay qua Internet sử dụng GSM-GPRS. Ethernet đã có mặt sẵn ở hầu hết các môi trường làm việc cần sự liên kết, nên nhanh chóng được ưa thích ứng dụng làm ngõ giao tiếp truyền dẫn thông tin chính yếu trong công nghiệp. Từ khi sc1000 có hỗ trợ Ethernet, bộ điều khiển có thể tích hợp dễ dàng, liền mạch với mạng truyền thông tin liên kết hay công nghiệp.
Phiên bản này được nâng cấp các tính năng mới và chỉnh sửa một số lỗi nhỏ.
Phần mềm được tách ra làm hai phần để tải xuống:
Chương trình mới cho sc1000 Display Module Version 3.00 Package P012 và
Đầu gắn điện cực sc1000 I/O-Module Versions 3.00 Package P012
Đối với tất cả Display Module có S/N lớn hơn 1316834, được sản xuất từ Nov. 26, 2009, đều được cài đặt phiên bản mới nhất.
Display Module – Các tính năng mới:
Để trao đổi thông tin từ xa, sc1000 controller với version 3.0 bây giờ có thể chuyển dữ liệu qua các hệ thống truyền dữ liệu có hỗ trợ giao thức GSM-GPRS. Bởi vì tốc độ truyền GPRS tại các nhà máy được tính trên khối lượng dữ liệu sử dụng, các máy di động chuyển sang sử dụng GSM-CSD kinh tế hơn. Cho sc1000 vẫn tiếp tục hỗ trợ GSM-CSD. Trao đổi thông tin từ xa thông qua GPRS:
Tính năng và ưu điểm của GSM-GPRS:
Hỗ trợ kết nối mạng không dây toàn cầu
Giảm chi phí-loại bỏ nhu cầu cử người đến giám sát ở các vị trí xa xôi để lấy thông tin từ sc 1000
Cung cấp khả năng điều khiển từ xa một cách dễ dàng, lấy thông tin từ sc1000 bất cứ lúc nào thông qua GSM-GPRS
Không yêu cầu thêm phần cứng -sc1000 display modules với GSM modems được gắn trong máy sản xuất từ năm 2007 vẫn có thể nâng cấp V3.0.
Nhanh gấp 4 lần so với GSM-CSD.
Sử dụng mạng điện thoại di động và Internet (với sc1000 V3.0) để kết nối liên tục 24/7. Hỗ trợ tin báo qua e-mail
Cung cấp truyền thông bảo mật VPN qua internet
Modbus TCP/IP
Là giao thức truyền dữ liệu mới nhất dựa trên nền tảng MODBUS. Bằng cách kết hợp MODBUS với TCP/IP, bộ điều khiển sc1000 giờ đây có thể lưu chuyển dữ liệu qua ngõ Ethernet hay qua Internet sử dụng GSM-GPRS. Ethernet đã có mặt sẵn ở hầu hết các môi trường làm việc cần sự liên kết, nên nhanh chóng được ưa thích ứng dụng làm ngõ giao tiếp truyền dẫn thông tin chính yếu trong công nghiệp. Từ khi sc1000 có hỗ trợ Ethernet, bộ điều khiển có thể tích hợp dễ dàng, liền mạch với mạng truyền thông tin liên kết hay công nghiệp.
Tính năng và ưu điểm của Modbus TCP/IP:
Kết nối hệ thống PLC/SCADA với các thiết bị thông minh
Giao thức truyền thông công nghiệp Ethernet đi đầu
Cung cấp dữ liệu quy trình cho các hệ thống tự động
Hỗ trợ bởi nhiều nhà cung cấp hệ thống như: Modicon, Telemechanique, Phoenix, Kepware OPC server …
Kết nối dây (SC1000 ngõ Ethernet) và không dây qua GPRS.
V3.0 đã có cài đặt mã bảo vệ, bao gồm thời gian sử dụng thử và có thể được kích hoạt tại mục LICENSE MANAGEMENT. Cũng có thể đặt mua quyền sử dụng không giới hạn khi nâng cấp với kit LZY598.
Quyền sử dụng luôn liên quan đến một số sê ri cố định—đặt mua LZY598 yêu cầu số sê ri mục tiêu
Tính tương thích và vận hành liên kết đã được kiểm tra với các nhà sản xuất hệ thống tự động hóa hàng đầu.

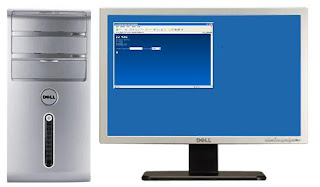

Giao diện Web
Với sc1000 controllers hiện nay người sử dụng có thể vào web để giao diện với máy. Với sự ra đời version 3.0, khả năng này được cải tiến xa hơn. Giao diện cách thức này được hoàn chỉnh hơn cho người sử dụng tiếp cận với 26 ngôn ngữ (bổ sung thêm tiếng Thái và Croatia).
Kết nối hệ thống PLC/SCADA với các thiết bị thông minh
Giao thức truyền thông công nghiệp Ethernet đi đầu
Cung cấp dữ liệu quy trình cho các hệ thống tự động
Hỗ trợ bởi nhiều nhà cung cấp hệ thống như: Modicon, Telemechanique, Phoenix, Kepware OPC server …
Kết nối dây (SC1000 ngõ Ethernet) và không dây qua GPRS.
V3.0 đã có cài đặt mã bảo vệ, bao gồm thời gian sử dụng thử và có thể được kích hoạt tại mục LICENSE MANAGEMENT. Cũng có thể đặt mua quyền sử dụng không giới hạn khi nâng cấp với kit LZY598.
Quyền sử dụng luôn liên quan đến một số sê ri cố định—đặt mua LZY598 yêu cầu số sê ri mục tiêu
Tính tương thích và vận hành liên kết đã được kiểm tra với các nhà sản xuất hệ thống tự động hóa hàng đầu.
Giao diện Web
Với sc1000 controllers hiện nay người sử dụng có thể vào web để giao diện với máy. Với sự ra đời version 3.0, khả năng này được cải tiến xa hơn. Giao diện cách thức này được hoàn chỉnh hơn cho người sử dụng tiếp cận với 26 ngôn ngữ (bổ sung thêm tiếng Thái và Croatia).
Tính năng và ưu điểm của qua giao diện Web:
Dễ vào. Dùng bất cứ trình duyệt nào trên nền PC/Mac—Windows, Unix, Linux, etc.
Không cần thêm phần mềm chuyên biệt- không cần trang bị hay duy trì thêm phần
Có thể vào mạng thông qua mạng không dây nhờ GPRS hay có dây qua ngõ Ethernet.
Đăng nhập từ xa theo ngôn ngữ địa phương tùy cài đặt
Mạng riêng ảo (VPN mở):
sc1000 có thể hỗ trợ VPN mở để bảo mật và truyền thông tin trực tiếp giữa sc1000 và hệ thống thống máy tính/SCADA/PLC của khách hàng. VPN mở có khả năng thiết lập đường liên kết trực tiếp giữa hai máy đi qua bộ chuyển địa chỉ mạng và các bức tường bảo vệ. VPN mở là phần mềm miễn phí có thể tải trực tiếp địa chỉ MyDanaher.com và từ web .
Tính năng và ưu điểm của VPN mở
Chuẩn truyền dữ liệu an toàn bảo mật qua internet
Liên kết dây (SC1000 ngõ Ethernet ) và không dây qua GPRS.
Không được cài đặt mặc định, có sẵn để tải xuống hay dùng thẻ SD.
sc1000 có thể hỗ trợ VPN mở để bảo mật và truyền thông tin trực tiếp giữa sc1000 và hệ thống thống máy tính/SCADA/PLC của khách hàng. VPN mở có khả năng thiết lập đường liên kết trực tiếp giữa hai máy đi qua bộ chuyển địa chỉ mạng và các bức tường bảo vệ. VPN mở là phần mềm miễn phí có thể tải trực tiếp địa chỉ MyDanaher.com và từ web .
Tính năng và ưu điểm của VPN mở
Chuẩn truyền dữ liệu an toàn bảo mật qua internet
Liên kết dây (SC1000 ngõ Ethernet ) và không dây qua GPRS.
Không được cài đặt mặc định, có sẵn để tải xuống hay dùng thẻ SD.
Thiết lập IP bởi nhà cung cấp dịch vụ bên ngoài (M2M):
Cần có nhà cung cấp dịch vụ bên ngoài trong trường hợp người sử dụng không có cơ sở hạ tầng GPRS riêng.
Dễ sử dụng, cài đặt và duy trì, không cần thiết phải có quản trị IT đặc biệt
Địa chỉ IP cố định được cung cấp bởi bên thứ ba như là M2M Company, http://mdex.de
Chi phí thực tế ~ $10/tháng cho mỗi thiết bị hay PC, hoặc ~$40 cho SIM card-dữ liệu một nhà máy + địa chỉ hosting
I/O Modules – các tính năng mới
Relay card:
Đã được thay đổi từ V2.09 sang V2.10
Bộ đếm thời gian không khởi động lại khi vào mục lục Timer
Menu MAX TIMER EXPIRE hiện ra "0" sau khi hết thời gian thay vì hiển thị "65535"
Menu ALL bên dưới FUNCTION TEST được chỉnh sửa lại; bây giờ tất cả Relays có thể được thay đổi cùng với nhau
Trong TIMER FUNCTION, relay gửi tín hiệu giữ nguyên đến một đầu đo khi đầu đo đó được mở khóa trở lại bởi Display Module
Fieldbus card: V2.09 giữ nguyên ngoại trừ thêm tiếng Thái
mA Output card: V2.17/18 giữ nguyên ngoại trừ thêm tiếng Thái
mA Input card: V2.15 giữ nguyên ngoại trừ thêm tiếng Thái
Các tài liệu mới
HACH Instruction Sheet “sc1000 Enhanced Communications” EN DOC023.53.90143
HL Instruction Sheet “sc1000 Enhanced Communications” EN DOC023.52.90143
HL Instruction Sheet “sc1000 Enhanced Communications” DE DOC023.72.90143
HL Instruction Sheet “sc1000 Enhanced Communications” F DOC023.77.90143 HACH/HL User Manual “sc1000 controller”, (24 languages) DOC023.cc.90007
Các phần phụ
LXV402.99.10002 Hach sc1000 Display Module with MODBUS/ TCPIP
LXV402.99.11002 Hach sc1000 Display Module with MODBUS/ TCPIP and GSM (EU)
LXV402.99.12002 Hach sc1000 Display Module with MODBUS/ TCPIP and GSM (US)
LXV402.99.01002 Hach sc1000 Display Module with and GSM (EU)
LXV402.99.10001 HL sc1000 Display Module with MODBUS/ TCPIP
LXV402.99.11001 HL sc1000 Display Module with MODBUS/ TCPIP and GSM (EU)
LXV402.99.01001 HL sc1000 Display Module with and GSM (EU)
LZY598 Modbus TCP/IP license Kit
LZY553 Outdoor Ethernet Kit
mA Output card: V2.17/18 giữ nguyên ngoại trừ thêm tiếng Thái
mA Input card: V2.15 giữ nguyên ngoại trừ thêm tiếng Thái
Các tài liệu mới
HACH Instruction Sheet “sc1000 Enhanced Communications” EN DOC023.53.90143
HL Instruction Sheet “sc1000 Enhanced Communications” EN DOC023.52.90143
HL Instruction Sheet “sc1000 Enhanced Communications” DE DOC023.72.90143
HL Instruction Sheet “sc1000 Enhanced Communications” F DOC023.77.90143 HACH/HL User Manual “sc1000 controller”, (24 languages) DOC023.cc.90007
Các phần phụ
LXV402.99.10002 Hach sc1000 Display Module with MODBUS/ TCPIP
LXV402.99.11002 Hach sc1000 Display Module with MODBUS/ TCPIP and GSM (EU)
LXV402.99.12002 Hach sc1000 Display Module with MODBUS/ TCPIP and GSM (US)
LXV402.99.01002 Hach sc1000 Display Module with and GSM (EU)
LXV402.99.10001 HL sc1000 Display Module with MODBUS/ TCPIP
LXV402.99.11001 HL sc1000 Display Module with MODBUS/ TCPIP and GSM (EU)
LXV402.99.01001 HL sc1000 Display Module with and GSM (EU)
LZY598 Modbus TCP/IP license Kit
LZY553 Outdoor Ethernet Kit
